使用分辨率測試卡檢測數碼相機的MTF值，形成波形圖如下，想要了解相機的性能就要學會分析這些波形圖。這里小編和大家一起就這些波形圖進行分析。
上圖就是分辨率測試卡檢測之后在分析軟件上輸出的波形圖，遠離圖片的中心，我們仍然要區分切向和矢狀面；為了保持圖形清晰，現在已經排除了10和20lp / mm的曲線。
現在可以看到，兩條曲線都向下偏移甚至向左偏移。當我們拍攝位置在圖像區域中移動時，最大峰值位置也會隨之移動。

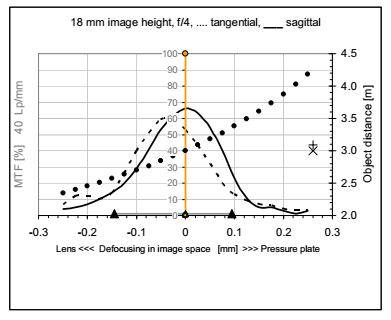

在這張圖上，已經到達圖像的中心距離18mm的距離，我們可以看到矢狀最大值現在已經精確地返回到我們的對焦刻度的零點。因此，場曲率不應該被認為是圖像區域的均勻曲率，而是有反轉點。
這種組合在任何情況下殘余場曲率和焦點偏移都導致如下情況：如果我們不將焦點集中在每個圖像高度的局部最大值上，而是在固定平面中嚴格測量，則相同透鏡的MTF曲線可以看起來完全不同的結果：
?所以這兩個圖形并不意味著：“左邊的鏡頭在中心比現場有點差，右邊的鏡頭在畫面的中央是非常好的，但是在周圍的區域里有一個顯著惡化的畫面定義 15mm圖片高度”。
?兩個測量值都來自同一個鏡頭，但是其重點略有不同。0.05mm的這種差異與常規的機械相機公差（例如調節AF和聚焦屏幕）的順序相同。
