使用分辨率測試卡可以檢測鏡頭的清晰度和解析度，但是具體分辨率測試卡為什么被使用，都可以檢測哪些參數值？還有鏡頭成像的很多基礎概念定義是什么，小編現在就以手機相機模組為例系統的講解一下。

手機模組是隨著人們對手機相機要求提高而發展起來的新興科技產品，它包括光學設計、薄膜技術、微機構、模具、組裝校驗、電路監控、取像電路IC、影像感應器、儲存記憶器等多方面的結合體。當然還包括更為重要的測試步驟，分辨率測試卡就是在這一步使用的，光學設計（光學元件鏡頭）是相機模組系統的先行者，檢測其各種參數是每個模組生產商必須執行的操作，主要從鏡頭品質方面考慮來評測手機相機模組的品質。

根據影像檢測常規的檢測項目，主要從分辨率、相對亮度、色彩還原、畸變、雜光、鬼影等最影響模組品質方面作一些介紹。當然，模組高度等尺寸，模組鏡頭的一些參數，焦距、后焦、FNO數、鏡頭的光譜透過率（有時包括濾色片）是否與設計符合，也是評測的項目。

手機相機模組組成

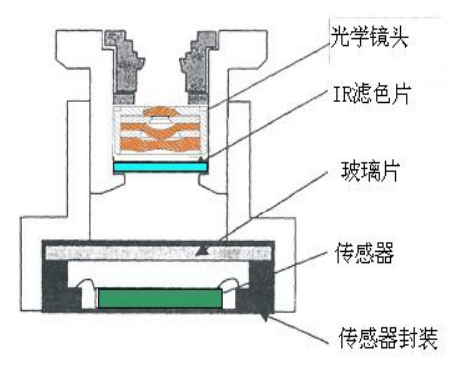

要想了解分辨率測試卡為什么被使用，就必須先了解手機相機模組，手機相機模組由鏡頭、傳感器、后端圖像處理器、軟板四個主要組成部分。因此，手機相機模組的品質評價也相應與這四個部分有關。

了解手機相機模組的組成部分之后，我們就要了解檢測相機模組都要檢測哪些參數，這些參數都是如何定義的。了解這些我們就可以知道分辨率測試卡到底可以檢測哪些參數。

球差

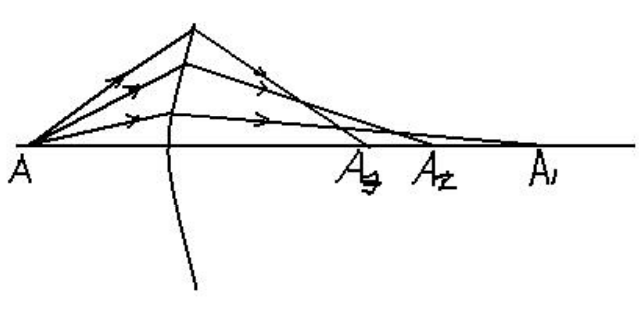

軸上物點以寬光束成像時，在像方不能得到一個唯一的像點——球差

慧差

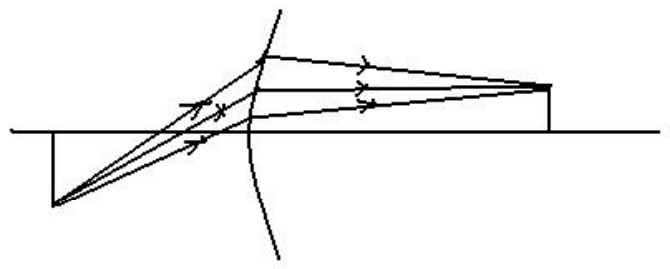

慧差是由于通過透鏡的軸外光線相對主光線的軸向放大倍率不同而產生的。

對于主光線對稱的光線，經系統成像后失去對稱性——慧差。

像散與像面彎曲

當YZ面與XZ面上的焦點位置不同時，發生像散

像散為零時的像面彎曲稱作“匹茲凡”面彎曲

像散

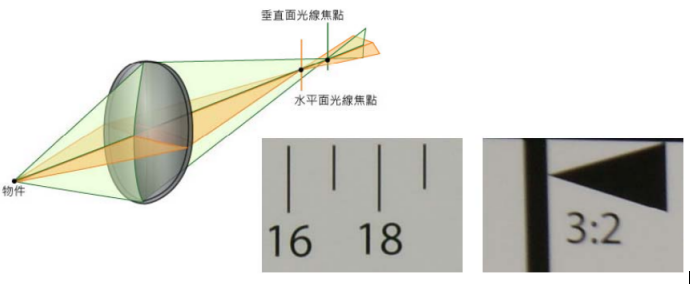

在測試鏡頭時常會看中間及邊緣的成像質量，幾乎可以肯定，越接近邊緣的影響質量都會下降，這是由于水平面光線（橙色）和垂直面光線（綠色）聚焦在不同焦點上所引起。

上圖是測試卡中100%局部裁切，左為圖片Center，成像清晰；而右為圖片Corner，出現明顯像散

像散原因：如曲面不均勻，有如人眼的散光問題，或鏡片組沒有對準中軸。

場曲

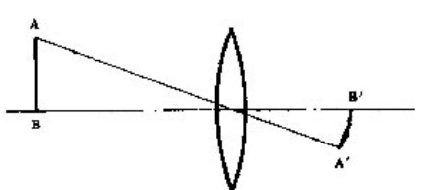

場曲——像面彎曲

但存在場曲時，不可能得到一個整個像面都清晰的平面像；

當調焦至畫面中央處的影像清晰時，畫面四周的影像模糊；而當調焦至畫面四周處的影像清晰時，畫面中央處的影像又開始模糊。

畸變

畸變是垂軸放大率不為常數時產生的成像缺陷；

畸變分為：枕形和桶形兩種

位置色差

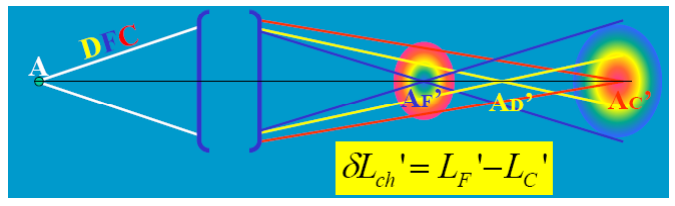

主要是同種材料對不同波長的折射率不同引起的

倍率色差

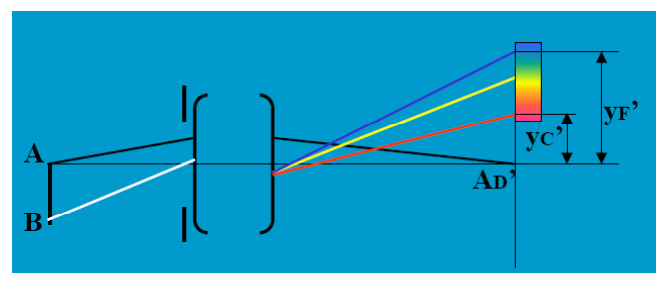

不同波長的主光線對參考波長的主光線的放大倍率不同

色散

利用棱鏡便可將白光分散成不同顏色（波長）的光線

?

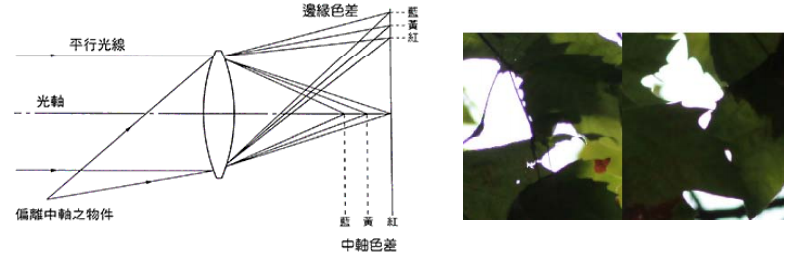

色散光線穿過鏡頭后，有機會出現類似棱鏡的效果，不同波長的光線不能再同一焦點上聚焦，在影像上形成色散，即是所謂的紫邊現象。

由于短波長的折射率較高，因此紫色對色差也特別敏感。由色差而形成的紫邊，通常可以在畫面邊緣看到，而由于紫色折射的較多，所以紫邊一般都是由內向外擴散。

跟著小編一起學習這些相關知識有沒有對分辨率測試卡和手機相機模組由進一步的了解了呢，這些知識都比較淺顯易懂的。僅供想簡單了解測試卡和相機模組的人使用，如果想要深入了解還得學習更多知識，小編也是學習的路上，共同學習努力吧！
