重合測試卡(IEC 61146)簡介
重合測試卡TE179設計用于測量攝像機的重合匯聚。

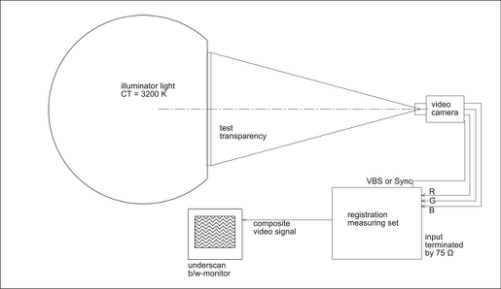

測量設備的布置應如圖所示。
如果光線可能，拍攝條件如下
-
透明度版本的光密度在白色峰值時應為939 cd /m2± 5％（= 2000 lx）
-
光源的相關色溫應為3200 K ± 100 K
-
白平衡應手動或自動設置為3200 K ± 100 K
-
測試圖應由攝像機拍攝，以使由箭頭限制的框架與下掃描模式下顯示在監視器上的圖像邊緣完全重合
-
對焦控制應處于自動或手動模式，并且應處于最佳對焦?fàn)顟B(tài)
-
光圈控制應處于自動或手動模式
-
黑電平校正器“ON”
-
閃光校正器“ON”
-
黑色平衡，鏡頭蓋在35mV電平
-
使用帶有100％白色圖表的照明器在382 cd /m2（= 1200 lx）
-
彩色矩陣校正器“關閉”
-
輪廓校正器“關閉”
-
減噪器“關閉”
-
光圈校正器“OFF”
-
黑白陰影校正器“ON”并優化
-
伽馬校正器設置為“1”
-
增益控制應設置為“0 dB”
-
濾光器（如果有）應設置為“打開”位置
-
應調整光圈以獲得標稱信號電平的70％的G通道信號電平。
-

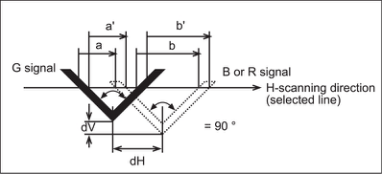

應選擇跨越每個“V”標記的水平線，并定時偏移G通道信號a，a'-b，b'，如圖所示，應分別測量R信道和B信道信號
水平和垂直位移H和V應通過以下公式計算
H =（A + B）/ 2
V =（A-B）/ 2
其中A =（a + a'）/ 2和B =（b + b'）/ 2
這種測量應該針對跨越標記的每五條水平線進行。
水平和垂直對準誤差RH，RV應按下式計算：
RH =（H / Hr）×（4/3）
RV =（V / Hr）×（4/3）
其中Hr是水平掃描時間
演示結果
最大水平和垂直記錄誤差RHmax，RVmax在百分比應與列號位置一起報告，如列號 - 行號。在R信道和B信道信號超前于G信道信號的情況下，負信號應在報告的數字之前。加號應適用于相反的情況，如圖所示的情況。
在1-5下RHmax = + 0.12％
在5-1時RVmax = + 0,11％
還應報告鏡片的規格及其焦距。
