100%紅透射式測試卡簡介

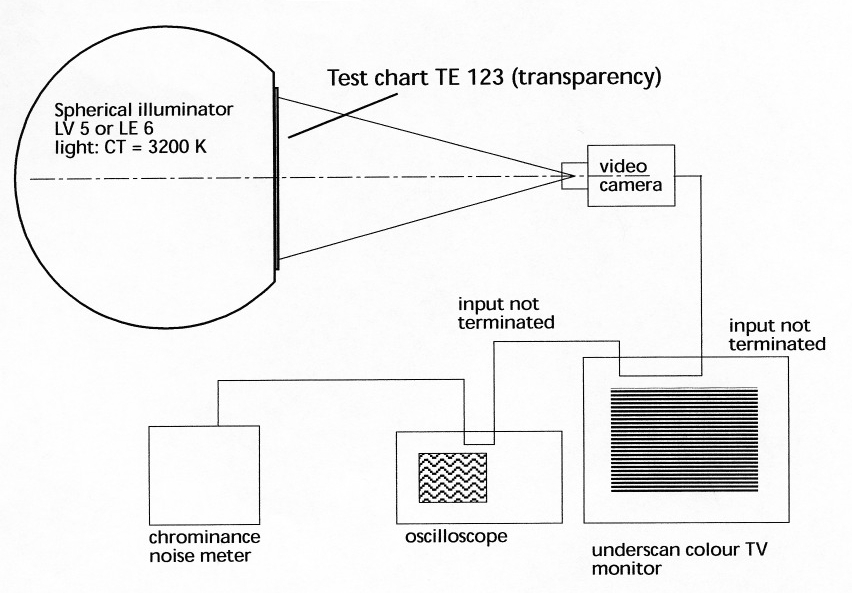

100%紅透射式測試卡TE123用于測量色度通道信噪比的特性，測試時應布置成如下圖：

拍攝條件

• 透射卡的亮度，在白色峰值，應為636cd/m2（坎德拉/平方米）±5％（=2000LX）
• 白平衡，應手動或機械設置為3200K±100K
• 測試圖要使用照相機拍攝，限制圖上的箭頭的幀正好與在欠掃描模式的視頻監視器上顯示的圖像的邊緣重合。
• 攝像機應調整失焦
• 增益控制應設置為“0 dB”增益。
• 光學過濾應設置為“開啟位置”

AM色度信噪比和PM色度信噪比應如下測定。該方法也適用于NTSC和PAL彩色視頻信號。色度信噪比（S/N）被分離成信號檢測振幅調制（AM）的色度S/N比（基準信號電平和振幅調制噪聲成分比）和相位調制（PM）色度S/N比（基準信號電平來相位調制的噪聲分量比）。參考信號是非復合信號100%幅度的電壓值（Vref）。

上述每個比定義如下：

調幅色度S/N=20lg(Vref(p-p))/(AM noise r.m.s.)

調頻色度S/N=20lg(Vref(p-p))/(PM noise r.m.s.)

Vref (p-p)=對應非復合視頻信號100%振幅的色度電壓。

AM noise r.m.s.=均方根在色度頻帶寬度噪聲的振幅調制成分的電壓。

PM noise r.m.s.=均方根在色度頻帶寬度噪聲的相位調制分量的電壓。

AM和PM噪音跡象應該與PM和AM噪音隔離開，各自最小30dB。AM檢測器應該是用于檢測AM邊帶能量類型的平均檢測器。
