舊版OECF測試卡包含循環順序中的12或20個灰色色塊，以及測試卡中心的三個不同圖案。新版 OECF測試卡去掉了中心圖案避免了有時發生散射。。此測試卡還提供TE264X（僅D280格式），其中20個灰色補丁不像測試卡的標準版本中那樣被光柵化，而是在非常精細的膠片上。對比度10.000：1，100.000：1,1.000.000：1
?
| Step | 10.000:1 | 100.000:1 | 1.000.000:1 |
| ? | 參考密度 | 參考密度 | 參考密度 |
| 1 | 0.03 | 0.03 | 0.03 |
| 2 | 0.10 | 0.10 | 0.10 |
| 3 | 0.17 | 0.17 | 0.17 |
| 4 | 0.24 | 0.25 | 0.25 |
| 5 | 0.32 | 0.33 | 0.33 |
| 6 | 0.41 | 0.42 | 0.42 |
| 7 | 0.50 | 0.51 | 0.52 |
| 8 | 0.59 | 0.61 | 0.62 |
| 9 | 0.70 | 0.72 | 0.73 |
| 10 | 0.81 | 0.84 | 0.85 |
| 11 | 0.94 | 0.97 | 0.99 |
| 12 | 1.08 | 1.12 | 1.14 |
| 13 | 1.23 | 1.28 | 1.31 |
| 14 | 1.41 | 1.47 | 1.50 |
| 15 | 1.61 | 1.69 | 1.73 |
| 16 | 1.85 | 1.96 | 2.01 |
| 17 | 2.15 | 2.29 | 2.37 |
| 18 | 2.53 | 2.74 | 2.86 |
| 19 | 3.08 | 3.44 | 3.65 |
| 20 | 4.03 | 5.03 | 6.03 |
| Background | 1.38 | 1.71 | 2.05 |
OECF光電轉換功能（在ISO 14524中描述）是數字相機的最重要的特性之一。它描述了相機如何將物體的亮度值或傳感器平面上的照度值變換成數字圖像中的數字代碼值。

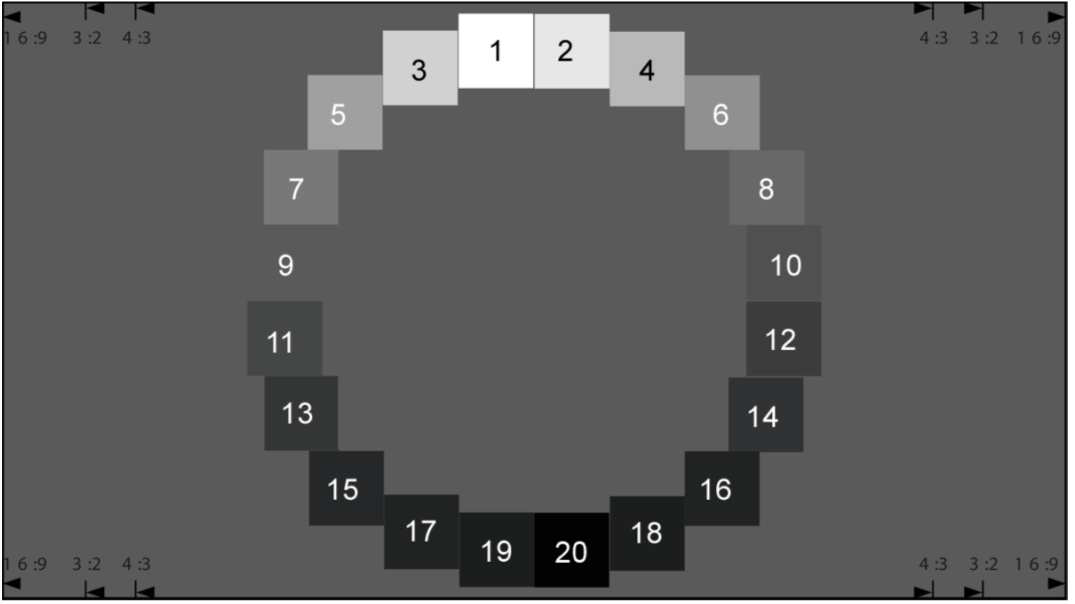

OECF通常從灰度級測量。根據攝像機的類型，使用不同版本的測試卡。 TE264 D的規格來源于ISO 14524.它是一個具有圓形排列的灰度級的測試卡。這些可能受到透鏡和相機相關陰影的影響，但是由于大多數光學系統是旋轉對稱的，所以它們將落在所有色塊的相同陰影上。
ISO 14524描述了如何計算制造圖表的密度。這些值取決于圖表的所需動態范圍。為了測量攝像機，圖表的對比度應超過被測攝像機的動態范圍。這就是為什么當今目標的典型對比度范圍為10.000：1，有時甚至大于1.000.000：1的原因。雖然仍然有12個灰階和更少可用的圖表，我們建議至少使用20個補丁的TE264有足夠的支持點用于計算。 TE264的標準版本使用屏蔽來形成灰度級。這可能導致可以解決篩選的高分辨率相機的圖像中的噪聲水平或偽像增加。為了避免這個問題，圖表應該適合有限的圖像高度和/或相機可以與標準中定義的過程相比稍微散焦。 TE264X可以使用連續色調膜，因此不會出現這個問題。
像LE6或LE7的積分球為OECF目標的照明提供了最佳的均勻性。雖然目標通常具有密度水平，積分球具有內置的照度計，我們建議結合使用亮度計與圖表，因為從密度和照度轉換為亮度需要一個校準因子。低成本但精確的設備是Gossen Mavo監視器。
注意：不要使用電子照度計進行測量！這些設備受雜散光的影響，并不能提供準確的值！
灰階的測量值可用于為iQ-Analyzer中的評估創建特定的參考文件。要輸入值，請使用OECF模塊的高級設置中的“亮度和密度數據”按鈕。
從單個灰度目標拍攝的圖像可用于回答所有以下問題：
?
?在所有色調細節（動態范圍）中，相機可以捕獲的場景中的最大對比度是多少？
?白平衡o.k.？
?相機是否使用圖像中的所有可能的數字值？
?是否對捕獲的線性圖像應用伽瑪或色調校正？
?不同灰度級的信噪比是多少？
?相機的ISO感光度是多少？
