彩條測試卡TE106是專為檢測TV攝像機的色彩還原性設計的。
畫面區域被分成6彩條，展示三基色紅，綠，藍和青色，黃色和紫色;此外還有白色和黑色模塊。從左到右分別為白色、黃色、青色、綠色、紫色、紅色和藍色-對應電子生成顏色塊。
測試圖顏色接近于電子100/75顏色塊。當使用標準光源D65照射測試圖顏色時有CIE-XY-圖坐標通過下表展示，同時顯示以標準值對比結果。
| 顏色 | EBU標準 | TE106，?D65照明 | ||
| ? | x | y | x | y |
| 白色 | 0.31 | 0.33 | 0.31 | 0.33 |
| 黃色 | 0.41 | 0.50 | 0.42 | 0.49 |
| 青色 | 0.22 | 0.33 | 0.24 | 0.32 |
| 綠色 | 0.29 | 0.60 | 0.30 | 0.53 |
| 紫色 | 0.32 | 0.15 | 0.33 | 0.18 |
| 紅色 | 0.64 | 0.33 | 0.59 | 0.34 |
| 藍色 | 0.15 | 0.06 | 0.18 | 0.15 |
測試卡在制造過程中由于種種原因顏色值和標準值稍微有所偏離。偏差最大的是綠色和藍色。事實上，由于物理原因針對顏色的飽和度和亮度所引起的。透射型測試卡TE106 D280格式，例如顏色更接近標準顏色。使用測試卡做色度細節分析時要注意，由于使用測量設備和方法的不同會導致測量結果的顯著偏差。

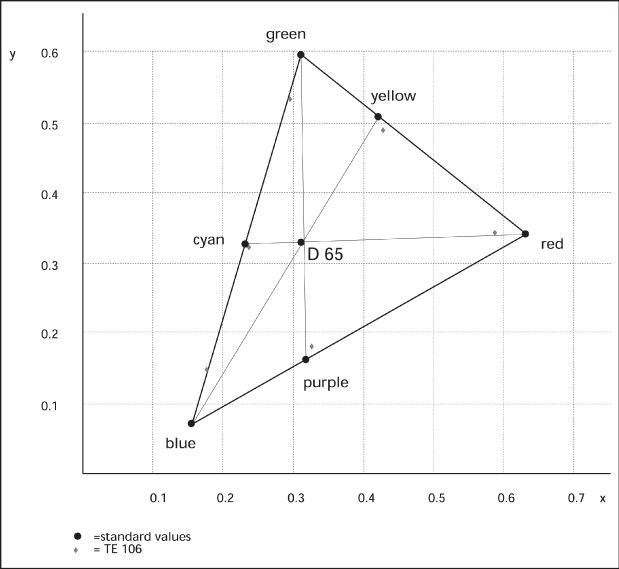

下圖顯示了標準色坐標和TE106在CIE-XY坐標中的輸入。
顏色的亮度與電子100/75彩條匹配。下表為比較標準值的反射顏色亮度在CIE-L*A*B*圖表中L*值。
?
| 色彩 | EBU標準 | TE106，?D65 |
| ? | L* | L* |
| white | 100 | 100 |
| yellow | 77.3 | 79.9 |
| cyan | 71.9 | 73.0 |
| green | 69.1 | 70.7 |
| purple | 47.5 | 37.6 |
| red | 41.9 | 45.4 |
| blue | 23.6 | 29.4 |
因為不同的矩陣電路不同類型的相機具有不同的光譜敏感度。因此，測試圖不需要通用綁定報表的方式就可以實現對經矢量示波或示波器進行測量。

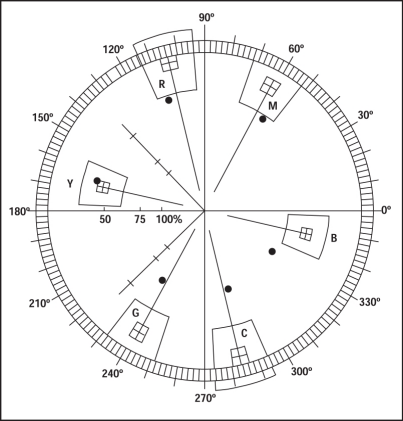

計算出的矢量圖像如下：
黑點表示矢量計算的色坐標
下面圖表比較了100/75彩條的標準亮度值Y與測試卡的顏色計算值。
?
| 色彩 | EBU 標準 | TE106，D65 |
| ? | Y | Y |
| 白色 | 100 | 100 |
| 黃色 | 66.4 | 69.9 |
| 青色 | 52.6 | 57.8 |
| 綠色 | 44.0 | 44.0 |
| 紫色 | 31.0 | 24.9 |
| 紅色 | 22.4 | 26.3 |
| 藍色 | 8.6 | 17.8 |
下圖是100/75標準彩條與測試卡顏色計算值相比較的示波器圖像。條紋區域顯示的測試圖顏色值為FA信號的。黑色輪廓白色區域表示標準FA信號。條紋區域內的白線標志著標準FA信號的黃色和藍色的標準Y信號值的上限值。
