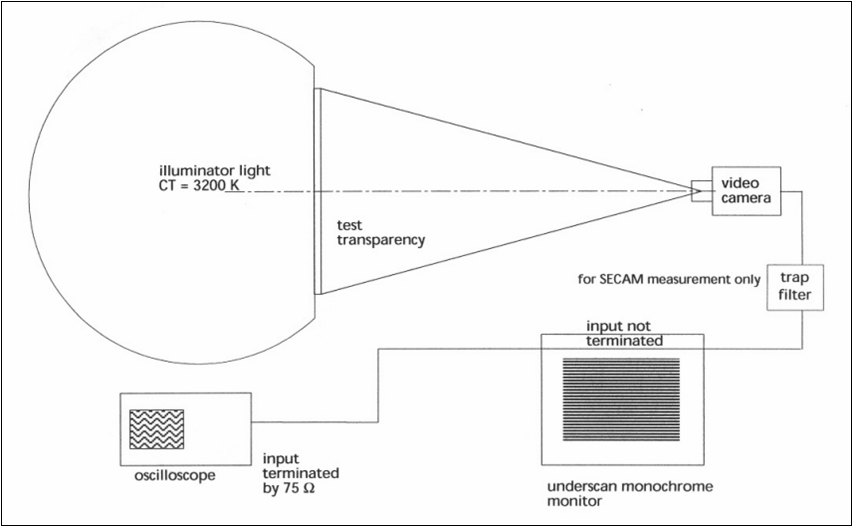

振幅頻率響應測試圖卡TE135用于測量亮度通道的振幅頻率響應，即輸出信號相對于作為頻率的函數的參考電平的振幅。圖表的多波群頻率：0.5，1，1.5，2，2.5，3，4，5，6MHz。振幅頻率響應測試圖卡和設備布置如圖所示。
測量設備：視頻示波器或優選帶有存儲器的視頻示波器。
拍攝條件如下：
透明度版本的光密度在白色峰值時應為636cd /m2+/- 5％（2000lx）。光源的相關色溫應為3200K +/- 100K。測試圖應由攝像機拍攝，使得由箭頭限制的框架與在屏幕上顯示的圖像的邊緣完全重合模式。聚焦控制應處于自動或手動模式，并應處于最佳焦點。光圈控制應處于自動或手動模式。
增益控制應設置為“0 dB”。
濾光片（如果有）應設置為“打開”位置。
輸出信號應由示波器測量。參考電平Vref應為對應于突發0.5MHz的電平。輸出信號的每個頻率脈沖串的峰 - 峰幅度Vn應與參考電平Vref相關以獲得幅度頻率響應A.
A = 20lg（Vn（p-p））/ Vref
