TE149設計用于評估掃描設備的圖像質量。?它由五個測試數組和ISO測試圖案No. 2組成。 水平和垂直mm測量刻度19-28厘米長，每兩個水平和垂直長度標記為120毫米和5“。
ISO測試圖案No. 2由26組2×5線對組成，它們彼此成直角布置。線對具有1.0至18lp / mm的標稱值。標稱值從一組到另一組增加了系數1.225，即1p / mm值在每6組之后加倍。

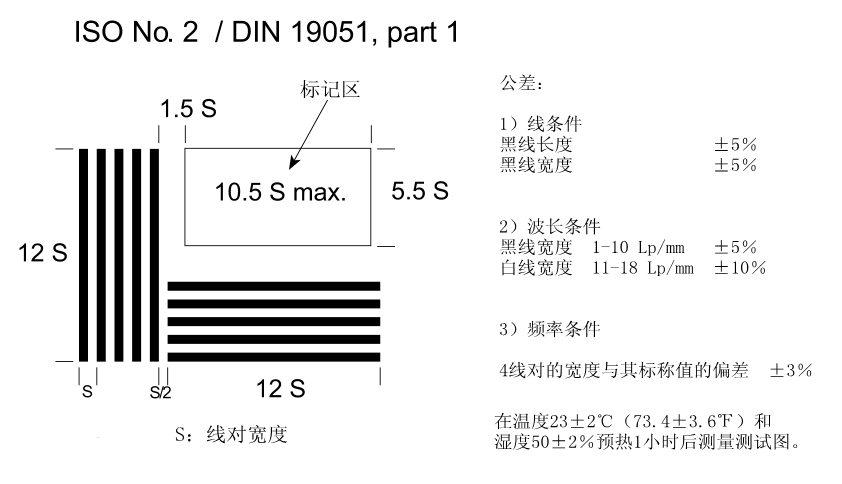

測試圖滿足ISO / DIN 19051中給出的三個條件（見上面的框）*。
測試圖案被設計用于評估掃描裝置的圖像質量。
注意：根據透射伽馬，具有寬度S的線對可以等于具有波長λ= S的局部頻率。局部頻率的測量極限允許確定微圖像的分辨率功率的特征值（以lp / mm為單位）。
長度標記為120 mm。 5“用于檢查為圖像選擇的縮小比例。水平和垂直mm刻度用于檢查掃描過程的均勻性。
測試圖的密度是：
透射式：透明圖像區域0.04;黑色圖像面積> 3.0
反射式：圖片白色0.07，黑色1.6
*在測試圖TE149上，ISO測試圖案顯示以下偏差（在允許的公差范圍內）：條的長度為11.75 S.標記組“1.25”超過最大寬度10.5 S.
