色度響應測試圖卡簡介

色度響應測試圖卡TE162用于測量色度通道的振幅頻率響應。測試圖卡是一種彩色多脈沖模式，覆蓋100 kHz至1.5 MHz的空間頻率范圍。圖表由垂直條組成，其顏色在圖片區域的上半部分為紅色和青色，在下半部分為黃色和藍色。

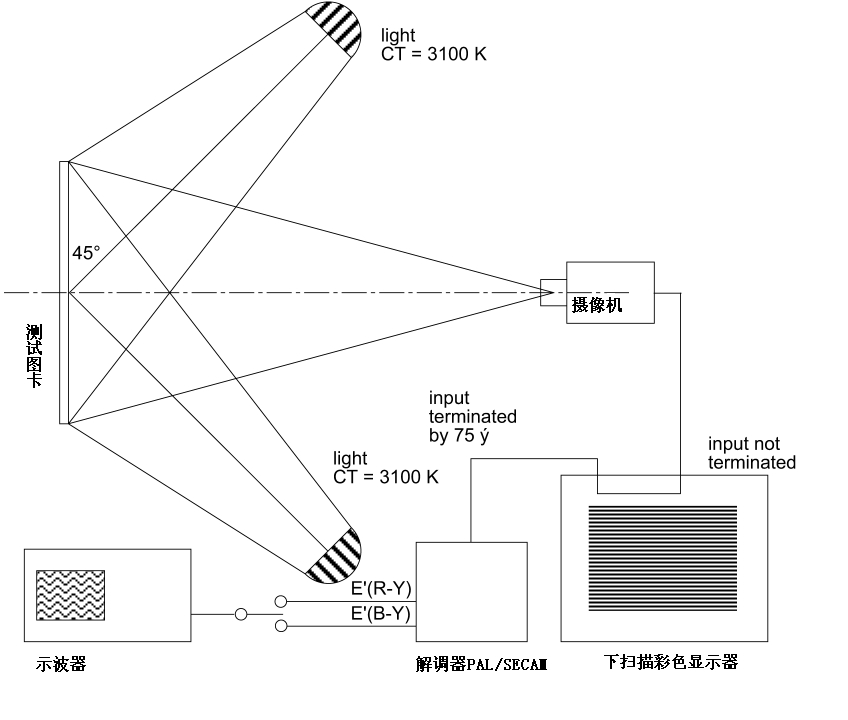

拍攝條件如下

• 反射率測試圖的照度應為2000 lx ±5％;透明度版本的光密度在白色峰值時應為636 cd /m2±5％。
• 圖表照明的均勻性應優于95％。
• 光源的相關色溫應為3100 K ±100 K.白平衡應手動或自動設置為3100 K ±100 K.
• 測試圖應由相機拍攝，以便在欠掃描模式下，箭頭限制的框架與顯示屏上顯示的圖片邊緣完全一致。
• 對焦控制應處于自動或手動模式，并且應處于最佳對焦狀態。光圈控制應處于自動或手動模式。
• 增益控制應設置為“0 dB”。
• 濾光片（如果有）應設置為“打開”位置。

解調器的色差信號EB-Y和ER-Y應由示波器測量。每個通道的信號的峰 - 峰幅度應在頻率范圍內測量。

a）對于E'R-Y輸出，應使用有效場的上半部分，紅色和青色條??。首先，選擇上部中線并測量100 kHz的空間頻率，然后為多脈沖串空間頻率選擇對應于頻率范圍的線。

b）對于E'B-Y輸出，應使用有效場的下半部分，黃色和藍色條。首先，選擇并測量100 kHz的空間頻率的中間線，然后應為多脈沖空間頻率選擇對應于頻率范圍的線。

演示結果

令E'R-Y100和E'B-Y100是在100kHz的空間頻率處的各個信道的測量的幅度。通過插值確定的E'R-Y和E'B-Y通道的-3dB空間頻率應以E'R-Y100和E'B-Y100電平（100 = 100kHz）為參考，分別如下：

FR-Y = _____________________________ kHz

FB-Y = _____________________________ kHz

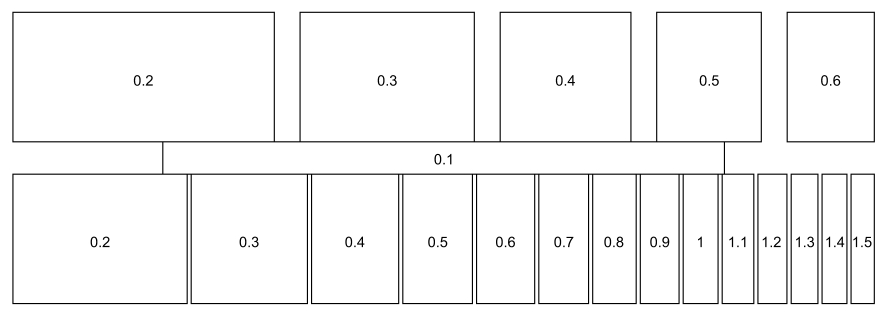

在測試圖上以MHz為單位的空間頻率的排列如下（上半部分和下半部分相同）：
