對于高動態范圍攝像機，OECF測試卡根據ISO 14524計算的結果并不令人信服。根據立方根公式計算密度，導致高密度灰階塊中的跨度較大。 Image Engineering針對這個問題的解決方案是TE269，這是一個36階的OECF測試卡，基本上遵循ISO 14524，但是增加了額外的灰階，特別是在更高的密度水平。
我們的OECF測試卡具有穩定的生產工藝和強中性的優勢。此外，可實現高達1.000.000：1 / 120dB的非常高的動態范圍。
TE269透射式測試卡可以使用基于iQ-LED的照明設備LE7進行照明。
該分析在Image Engineering iQ-Analyzer軟件中實現。例如，它提供以下結果：OECF，動態范圍，SNR，噪聲，時間噪聲，視覺噪聲
透射式測試卡的尺寸為D280

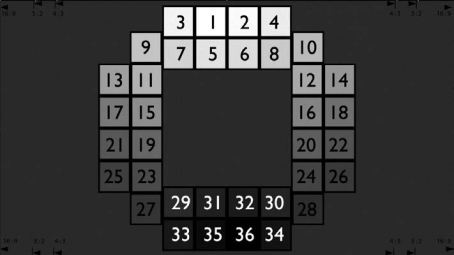

測試圖案的寬高比為16：9，具有4：3和3：2格式的標記
36個灰階密度從0.03到6（對比度1.000.000：1 / 120dB和更高）
標準版本的TE269使用屏蔽來形成灰度級

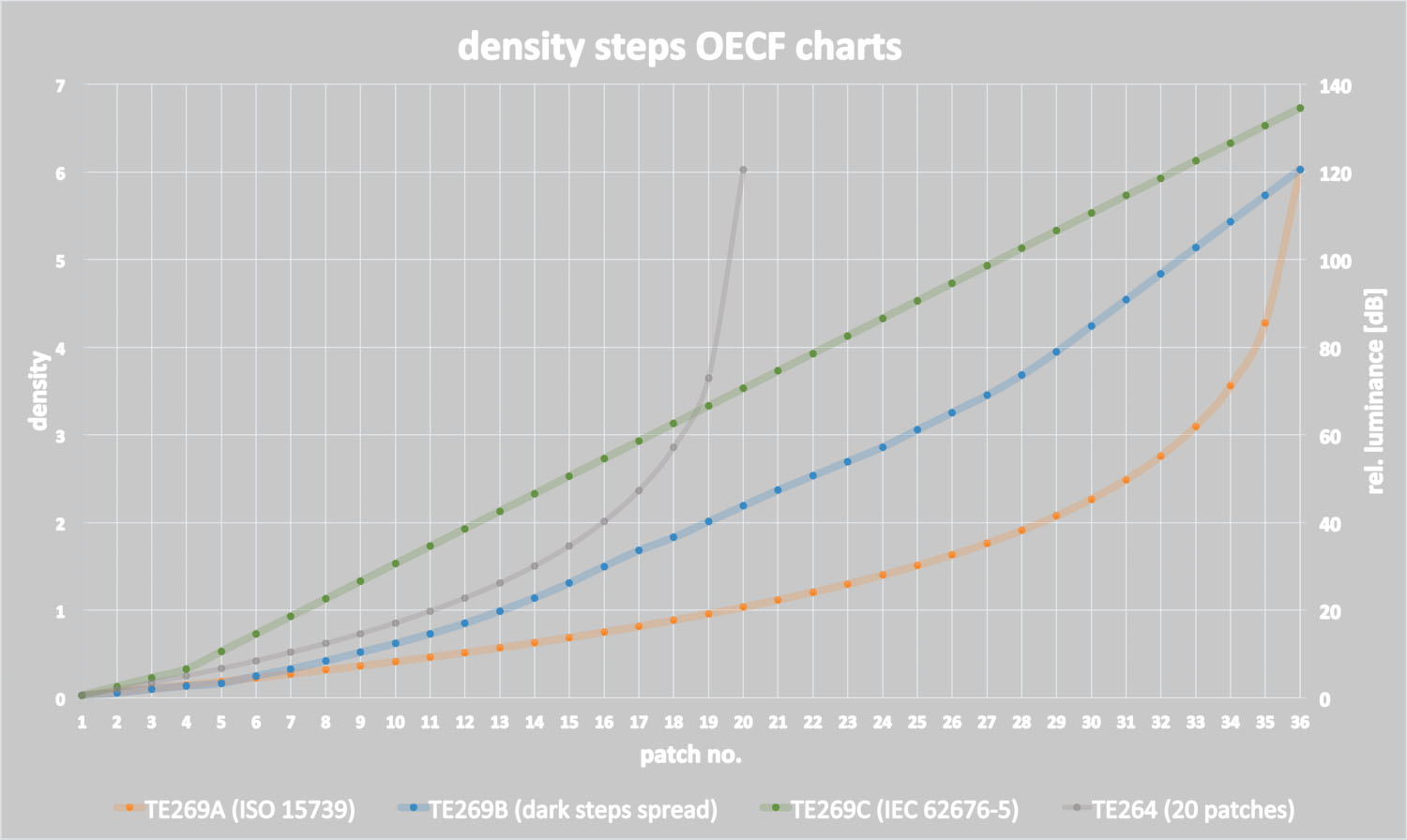

可用的三個版本是：
TE269A灰階根據ISO 14524。對比度1.000.000：1
TE269B更好的黑斑的分化。這些灰階基于TE264（20補丁圖）的支持點，其間具有灰階的擴展。對比度1.000.000：1
TE269C根據即將到來的標準IEC 62676-5：用于安全應用的視頻監控系統 - 第5部分：相機設備的數據規格和圖像質量性能，該測試卡適用于定制的要求。 對比度5.000.000:1
|
灰階號 ? |
TE269A | TE269B | TE269C | |
| 參考密度 | ?參考密度 | 參考密度 | ||
| 1 | 0,03 | 0,03 | 0,03 | |
| 2 | 0,07 | 0,06 | 0,13 | |
| 3 | 0,11 | 0,10 | 0,23 | |
| 4 | 0,15 | 0,14 | 0,33 | |
| 5 | 0,19 | 0,17 | 0,53 | |
| 6 | 0,23 | 0,25 | 0,73 | |
| 7 | 0,27 | 0,33 | 0,93 | |
| 8 | 0,32 | 0,42 | 1,13 | |
| 9 | 0,36 | 0,52 | 1,33 | |
| 10 | 0,41 | 0,62 | 1,53 | |
| 11 | 0,46 | 0,73 | 1,73 | |
| 12 | 0,52 | 0,85 | 1,93 | |
| 13 | 0,57 | 0,99 | 2,13 | |
| 14 | 0,63 | 1,14 | 2,33 | |
| 15 | 0,69 | 1,31 | 2,53 | |
| 16 | 0,75 | 1,50 | 2,73 | |
| 17 | 0,82 | 1,68 | 2,93 | |
| 18 | 0,88 | 1,83 | 3,13 | |
| 19 | 0,96 | 2,01 | 3,33 | |
| 20 | 1,03 | 2,19 | 3,53 | |
| 21 | 1,12 | 2,37 | 3,73 | |
| 22 | 1,20 | 2,53 | 3,93 | |
| 23 | 1,30 | 2,70 | 4,13 | |
| 24 | 1,40 | 2,86 | 4,33 | |
| 25 | 1,51 | 3,06 | 4,53 | |
| 26 | 1,63 | 3,26 | 4,73 | |
| 27 | 1,76 | 3,45 | 4,93 | |
| 28 | 1,91 | 2,68 | 5,13 | |
| 29 | 2,08 | 3,95 | 5,33 | |
| 30 | 2,27 | 4,25 | 5,53 | |
| 31 | 2,49 | 4,54 | 5,73 | |
| 32 | 2,76 | 4,84 | 5,93 | |
| 33 | 3,10 | 5,14 | 6,13 | |
| 34 | 3,56 | 5,44 | 6,33 | |
| 35 | 4,28 | 5,73 | 6,53 | |
| 36 | 6,03 | 6,03 | 6,73 | |
| BG | 2,05 | 2,03 | 4,00 | |
