CCD定位測試圖卡簡介

CCD定位測試圖卡YE0122用于測量CCD相機定位誤差，CCD傳感器建成垂直行像素。這些垂直行將干擾通用型定位圖的垂直線。YE0122根據45°線路設計的目的就是為了防止這種干擾。

CCD相機測試誤差定位需要：

• 定位測試單元由兩個延遲部分，一個用于R / B，一個用于綠色的
• 測試圖YE0122
• B/ W顯示器

如果定位測試單元能夠在水平方向上產生一個延遲或者提前給出一個綠色的R/B值，水平和垂直方向的定位誤差也是可以測量的。另外，不僅普通相機使用這種方式測量，組合透鏡相機（透鏡效應）也是這么測量的。

測量方法

兩個延遲部分開關測量之前都在零位位置。各自調整R、B到G上面最小化a和b的距離（圖1）?？梢园l現水平和垂直誤差：

圖1：在圖像中心的水平和垂直方向上，a和b判斷定位誤差。覆蓋R-G。

如果誤差是正的，需要矯正綠色延遲；如果錯誤是負的，需要矯正R/B延遲。測量水平延遲誤差在如圖二上下位置，這里忽略可能出現在那邊的垂直誤差?，F在R/B各自所在的位置對稱的圍繞綠色。

可能出現的測量錯誤：

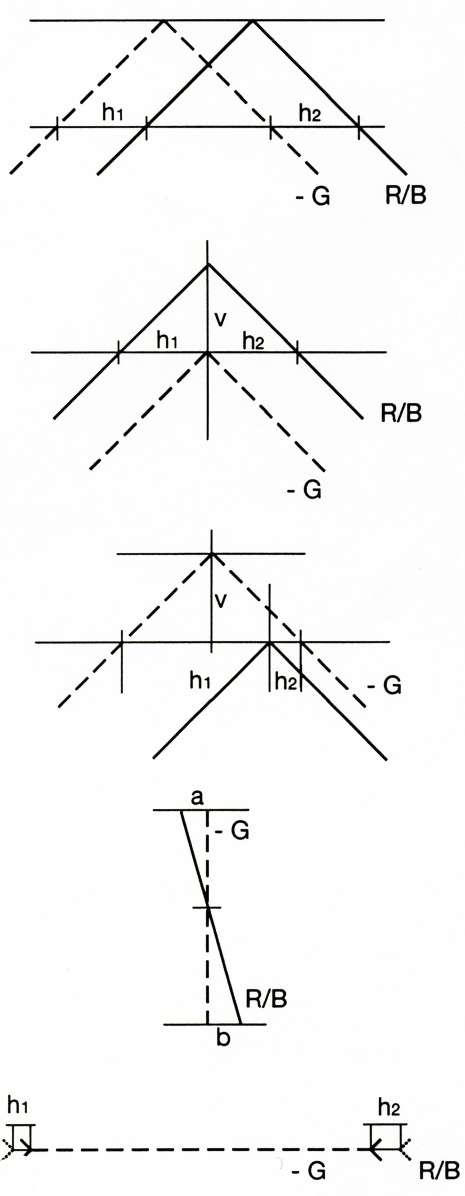

1.只有水平誤差，H1=H2

為了測量水平誤差，移動（提前）H1的紅色超過綠色
水平誤差=H1
R / B延遲綠色：+
R / B前進綠色：-

2.只有垂直誤差，V=H1=H2

為了測量垂直誤差V移位（提前）紅色超過綠色。
垂直誤差V=水平移位H1。
R/B升高綠色：+
R/B下降綠色：-

3.水平和垂直誤差

首先測量水平誤差：移位（提前）紅色使H1=H2。然后測量垂直誤差V符合2：移位（提前）紅色超過綠色；移動量就是垂直誤差V。

4.旋轉R/B綠色

旋轉=(a+b)/2
R / B逆時針轉動綠色：+
R / B順時針轉動綠色：-

5.橫向色差= H1 + H2（由于透鏡）
