了解鏡頭檢測的人都知道在分辨率檢測中有一項測試數據對于鏡頭商來說是非常重要，其結果直接決定鏡頭的優劣，這個值就是MTF。使用分辨率測試卡和SFR測試卡都可以實現這個數值的測量，但是在方法和計算上有一定的差異。另外想要獲得這個值單憑測試卡是無法實現的，還要配合測試軟件和設備。下面就和小編一起了解一下分辨率測試卡和SFR測試卡如何實現MTF的檢測。

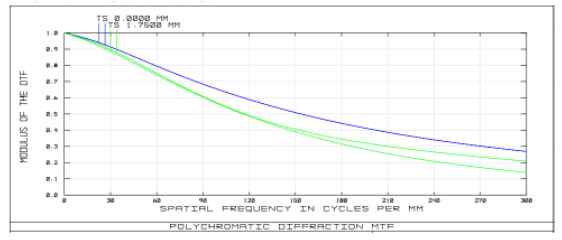

首先我們要了解什么是MTF，MTF為光學調制傳遞函數測試，即Contrast Transfer Function，也就是：對比度轉換函數。它的計算方法是：Modulation是I的maximum減去I的minimum除以I的maxmun加上I的minmum；也就是（光學最亮度減去光的最暗度）與（光的最光亮加上光的最暗度）的比值，所得出來的結果M，就是光的對比度。其中物的Modulation為Mo，像的Modulation為Mi，MTF=Mi/Mo。它的實現是利用一光強分布在空間上成正弦變化的物體經由待測系統收集并分析成像面上的光強度分布（PSP），最后經由傅里葉換算所得出的結果。它是手機模組鏡頭最精準的像質評測方式。這是理論模擬的MTF曲線圖：

MTF檢測方式：

使用分辨率測試卡與SFR測試卡配合測試卡分析軟件以及測試設備一同實現MTF測試。在這檢測過程中會形成一個MTF曲線，是絕對測試，能夠很好的評價鏡頭設計加工的優劣，對驗證和改善鏡頭品質方面有較好的參考價值。

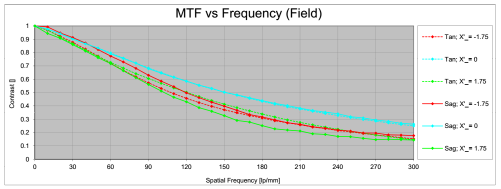

測試的MTF曲線：

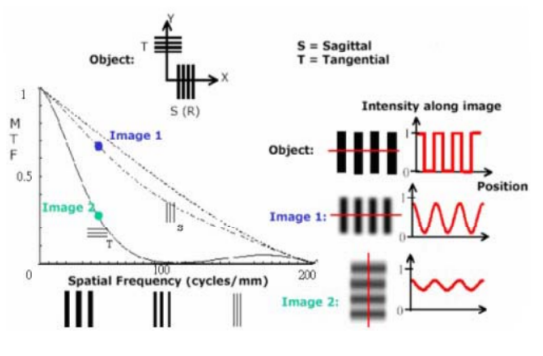

上圖是光學模擬與鏡頭所常用的MTF調制轉換函數的圖例，橫坐標代表每毫米解析若干黑白線對的空間頻率，縱坐標為像面上黑白線對（對比度）為0~1的MTF值，其MTF值與方向有關，圖中T代表Y軸方向，S代表X軸方向。

分辨率測試卡或SFR測試卡鑒別MTF標板圖片

可能實現MTF值測試還有很多其他方式，上述介紹的這種方式是目前鏡頭商業上使用最好也是最為合理簡單的方式。
