ISO12233分辨率卡，ISO12233解析度卡（0.5倍、1倍、2倍、4倍、8倍）2000線
ISO12233分辨率卡（0.5倍、1倍、2倍、4倍、8倍）、測試照明光源、測試軟件，提供全系列一站式專業服務。
解析度卡(分辨率卡)是標準樣張，可以提供實際拍攝的垂直分辨率和水平分辨率等輔助測試。

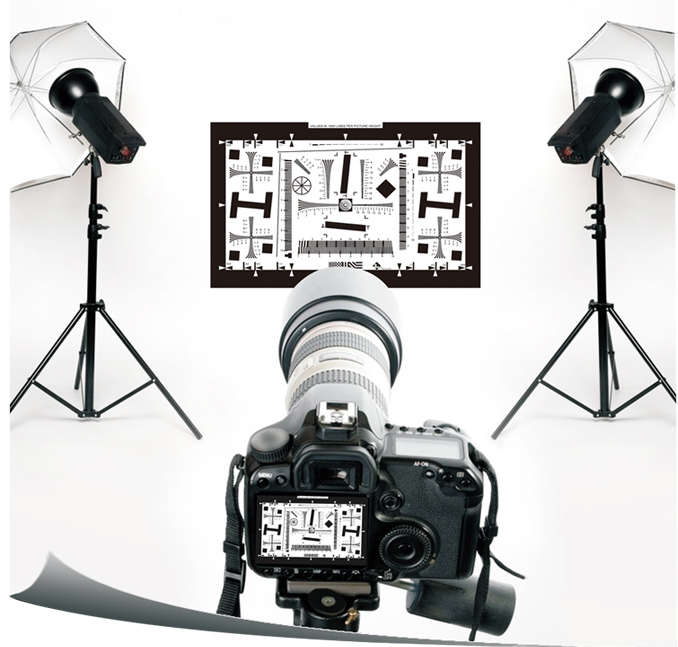

分辨率測試采用了國際標準的ISO12233解析度分辨率卡進行測試，采取統一拍攝角度和拍攝環境。
而分辯率的計算又使用了HYRes軟件，分開垂直分辨率和水平分辨率兩部分進行。
對于數碼攝像頭的評測與其他產品不同，不像筆記本、DIY等有大量軟件去測試客觀的數據，能夠從數據上說明一切。而評定數碼相機的質量除了需要有一定的客觀數據外，還需要結合實際的使用操作以及樣張的拍攝來評定。因此，我們的評測是以客觀數據為原則，并結合經驗豐富的評測人員的理性分析，以求獲得最客觀的評測結果。

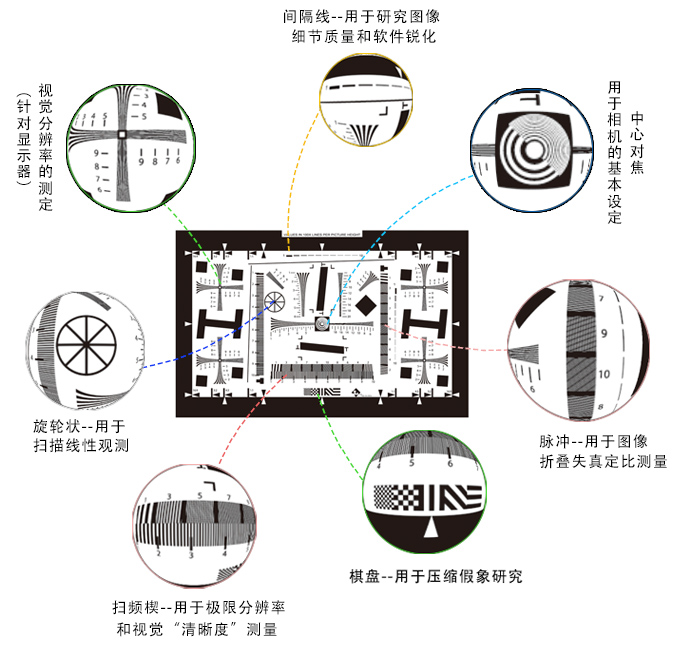

ISO12233標準分辨率測試卡遵照12233的標準“攝影-電子照相畫面-衡量方法". 在1 X 大小的這個活動區域,測量20 cm 高度只有約0.1毫米的誤差。他具有幾乎大部分解析度卡所具有的特征。
ISO12233 分辨率測試卡
0,5X (10x17.8 cm), semimatt (normative contrast), image on photographic paper
0.5倍 半啞（標準反差）高清照相紙
Product NO. : NQ-10-50A
1X (20x35.6 cm), semimatt ?(normative contrast), image on photographic paper?
1倍 半啞（標準反差）高清照相紙
Product NO. : NQ-10-100A
2X (40x71.1 cm), semimatt ?(normative contrast), image on photographic paper
2倍 半啞（標準反差）高清照相紙
Product NO. : NQ-10-200A
4X (80x142.2 cm), semimatt ?(normative contrast), image on photographic paper
4倍 半啞（標準反差）高清照相紙
Product NO. : NQ-10-400A
8X (160x284.4 cm), semimatt (normative contrast), image on photographic paper
8倍 半啞（標準反差）高清照相紙
1、分辨率：除鋸齒外，可分辨精細圖案的極限。以畫面每單位高度的條數來表示。
2、鋸齒：采樣頻率小于圖像信號最高頻率的2倍時，在采樣頻率的高次諧波附近會產生帶波重疊的噪音。
1、 照明：光源根據ISO7589的規定,采用“日光”（標準規定）或“鎢絲燈”。對圖表進行充足的照明以確保相機能輸出信號。照明時要保證圖表任何部分與中央?yún)^(qū)域的照度差異位于+-10%的范圍內。要注意不要讓照明光源的光線直接進入相機鏡頭。在圖表周圍放置放射率較低的物體，以便將反射光的影響降到最低。
2、 取景構圖 ：放置圖表時使之與相機的焦點面平行,并且使得橫向看時,水平方向的粗框與畫面水平框平行。根據12233的規定，拍攝時讓圖表的有效高度（橫向看圖4.1時粗框內側的高度）正好占滿畫面.實際上完全按照該要求拍攝有一定難度,因此也可拍攝得稍小。此時，將乘以“整個畫面的垂直的像素數/畫面中圖表的每有效高度的像素數”進行規定。
3、 相機條件設定的原則 ：根據本標準測量分辨率時,相機參數原則實際上采用出廠時的設定。采用出廠設定以外的設定進行測量時必須注明所采用的設定。若存在根據出廠時的設定無法確定的參數時，廠商將按照相機的用戶最可能使用的設定進行側量，并注明可確定該設定的信息。
?
4、曝光條件設定 沒有特別設定
5、對焦：沒有特別設定
6、白平衡：相機的白平衡必須相對照明光源進行適當調節。
7、 變焦位置 ：沒有特別設定
1、用打印圖像進行的評估 為了盡量縮小評估的離散性，以如下2點作為評估基準。
a） 將視覺分辨率評估圖案的楔形線數發生變化（如由5條變?yōu)?條）的空間頻率作為分辨率。單位以每高度的條數來表示。
b） 觀察時請務必從低頻側開始跟蹤，打印頻率可設定為任意值。
2 、用顯示圖像進行的評估為了盡量縮小評估的離散性，以如下2點作為評估基準。
a） 將視覺分辨率評估圖案的楔形線數發生變化（如由5條變?yōu)椋?條）的空間頻率作為分辨率。單位以每高度的條數來表示。
b） 觀察時請務必從低頻側開始跟蹤，顯示屏觀察時的放大（變焦）倍率可設定為任意值。
MTF方式可以判斷相機和鏡頭的解像力，為什么還要發展不同的解像力測試方法呢？這個問題非常好，MTF理論 經過千錘百煉，驗證無誤！但關鍵卻出在拍攝的樣版圖上！由于單純以線條所組成的MTF測試圖，本質上就受制于輸出設備的極限，當高達千萬畫素的DSLR 推出時，例如:Nikon D2X 或 Canon EOS 1Ds MKII等，其拍攝解像力就已經超越傳統底片的表現（過去定義傳統135mm底片約為千畫畫素）。換言之，當設備的進步開始超越 USAF1951 和 ISO12233的極限時，該測試其實就已經不存在相對上的意義。

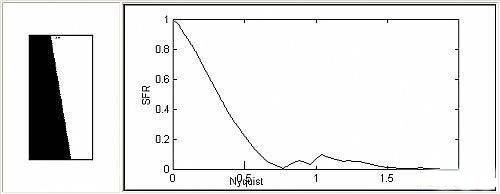

新名詞 SFR！Spatial frequency response (SFR) 主要是用于測量隨著空間頻率的線條增加對單一影像的所造成影響。簡言之SFR就是MFT的精簡版。因為測量MFT需取得昂貴的正弦樣版，并且需換算大量的數據。因此，PIMA開發了這款 較低成本的SFR作為替代品。基本上SFR只需一個雙色調的黑白斜線（如下左圖所示）即可換算出約略相等于MFT的值的解像力評鑒圖。
