使用分辨率測試卡和棋盤測試卡一起測試1-5倍宏佳能MP-E 65mm鏡頭。賽麥吉的專業測試卡分析軟件，用于自動分析棋盤測試卡（AKA棋盤）圖案的銳度，失真和色差。使用棋盤測試卡的最大好處是與其他類型的測試目標相比，有更寬松的框架要求 雖然棋盤缺乏分辨率測試卡SFRplus和eSFR ISO提供的顏色和色調分析，但是這些功能在玻璃基板上的高精度鍍鉻中不可用，因此棋盤測試卡是該測試的最佳圖案。

賽麥吉棋盤測試卡包含高精度棋盤格，具有許多不同的頻率。這使得能夠有效測試各種放大倍數的單個目標。通過將從圖像獲得的LW/PH除以2×圖像高度（mm），我們獲得了每個物體以下周期（單位mm）。

拍攝過程由于這項研究，通過分辨率測試卡檢測我們現在知道在5倍放大倍率下選擇f / 4孔徑，以最大化該鏡頭的分辨率。 我們使用這臺相機設置來拍攝透射燈箱上的測試目標（棋盤測試卡和分辨率測試卡）的高精度照片：

我們將攝像機安裝在可調臂上，并使用Manfrotto 454微型定位板來調整距離和對焦。使用不透明材料掩蓋了燈箱的其他部分，以防止其他的雜散光增加閃光。

使用以下框架為各種放大倍數：

為了獲得良好的銳度測量，選擇了圖像中10個垂直正方形的幻燈片區域。這產生了一個相當大的SFR區域，用于最可靠的計算，并防止存在過多的區域的干擾。將圖表集中在頻域中心的劃分在3點刻度上。為了最佳的傾斜分析，我們按照分辨率測試卡ISO12233標準將圖表旋轉了約5°。目前的棋盤測試卡程序可以自動檢測棋盤，在包含一組區域之前，它們會查找完整的行和列。這就意味著旋轉的框架是測量變得更復雜，如果一個完整的行/列方塊的角落被裁剪掉，那么自動區域檢測將跳過您可能想要測試的一些區域，產生的最優區域周圍的圖像可用性。如果我們想要更多關于橫向色差和失真的細節（這個鏡頭非常低），我們將分析圖表的點圖案區域。

我們使用相機中的500萬像素的下采樣JPG執行此分析，以下為圖像的大小：

我們執行了軟件設置并選擇了所有地區：分析程序

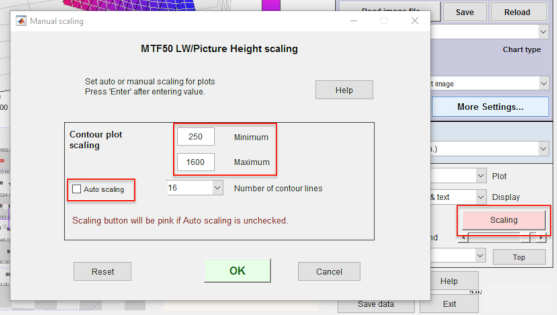

在初步確定我們的預期MTF值的范圍后，我們在3D圖上禁用了自動縮放，并將范圍設置為總數：

我們使用專業分析軟件來合并大量測試，以便產生上述條形圖。 我們還使用圖片從三維圖集收集漂亮的動畫GIF。
