TE268測試卡主要有25個西門子星和16個斜邊及四個枯葉圖組成。每個西門子星周圍有16個灰階圍繞，用于計算西門子星時先把數據進行線性化。TE268可以用于分析分辨率，銳化，及紋理細節，遵循國際標準 ISO12233.并且在圖像的四個角落及中心有小的圖像，主要用于視覺分析。

TE268 圖卡主要用于分辨率測試，主要用于測試分辨率，銳化及紋理細節。

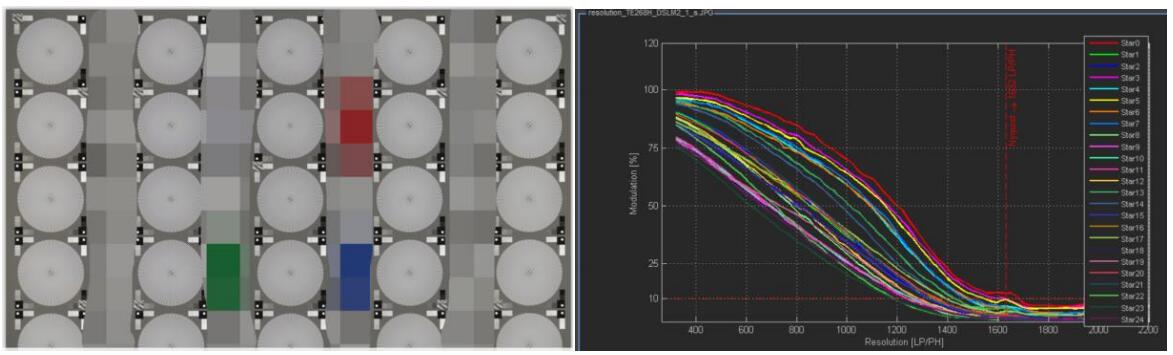

使用圖卡上的 25 個西門子星進行分辨率測試，均勻分布在整張圖卡上，代替了原先的 9 星圖，能測量相機的更多細節。

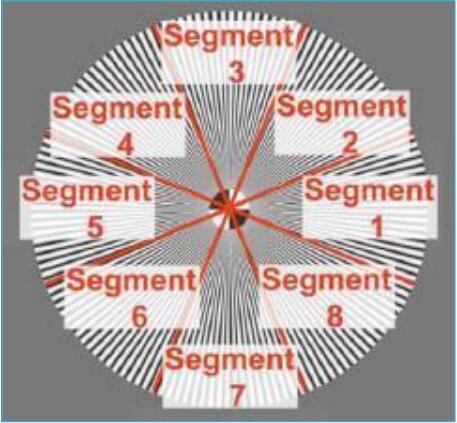

西門子星被分割成多個部分，并分別進行測量。每個西門子星分成 8 個部分。最后每個 星各個部分的平均值會在報告中顯示。這些曲線包含了許多不同位置和方向的關于銳度和分 辨率的信息。它們可以用于檢查相機的光學中心，來分析光學誤差，例如散光，并驗證特定 方向或特定頻率的圖像處理以及確定極限分辨率。

?

紋理細節目前已經是相機圖像質量客觀評價的關鍵參數了。尤其是手機相機在低對比度 下的紋理細節，這些是很難通過分辨率測量來描述的。在這些相機的信號傳輸中，高像素和 非常小的圖像結合在一起導致降噪能力的要求非常高。枯葉圖就是用在這個地方。TE268 有四個枯葉圖，是不同顏色的。主要用于分析相機在拍的圖片時紋理細節丟失的情況。

枯葉圖由隨機大小，灰度，位置的圓組成。如果此概率函數是已知的，圖卡的功率譜可 以預估。通過相機將圖卡空間內容 X（f）轉換到圖像空間內容 Y（f）。相機轉換函數 H（f） 代表的是相機系統的 SFR。在這個假設條件中，圖像內容 Y（f）等于 X（f）和 H（f）的 乘積。 Y（f）=X（f）H（f） TE268 的枯葉圖除了四個彩色的枯葉圖外，還有相應的參考枯葉圖。在分析結果中總共 有八條曲線，可以用于四個彩色枯葉圖和參考 patches 進行比較。 3.3.斜邊SFR斜邊的算法在 ISO12233 中說明，它是圖像中的一個斜邊的還原能力。邊緣過采 樣稱作邊緣擴散函數 ESF。ESF 的一階導數是線性擴散函數 LSF，它可以用于點擴散函數 PSF 的 1D 成像。SFR 斜邊是 LSF 經過傅里葉變換得到的。在轉換之前數據已經被窗口化防 止溢出。兩個斜邊對比度分別是 20%和 50%的對比度。

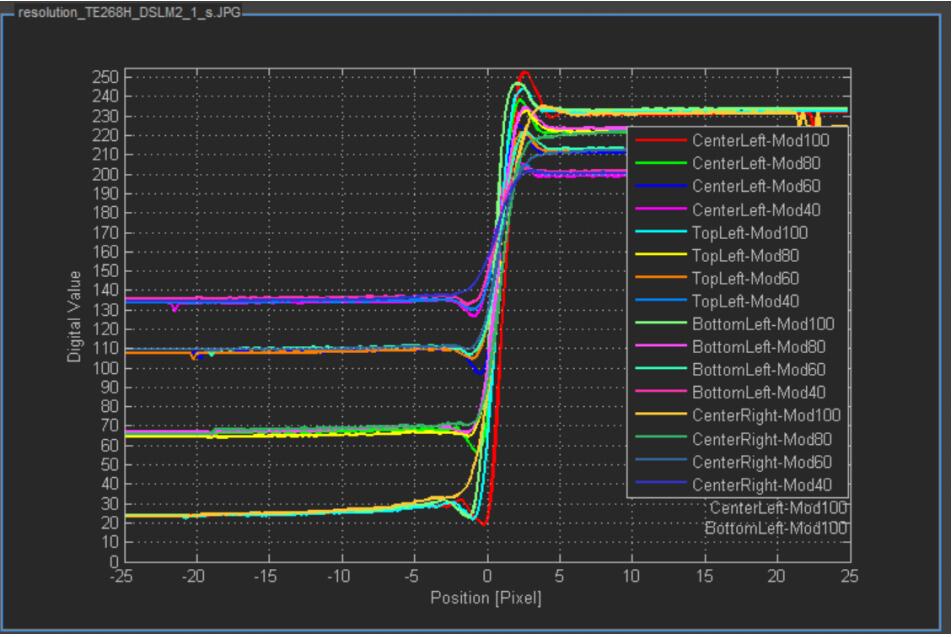

TE268 測試圖卡主要有16個斜邊，并且斜邊的對比度是不同的，分別是由100%，80%，60%和40%的對比度組成的。不同的對比度在如今相機的圖像信號處理器中運用銳化算法，可以檢測斜邊的對比度，并根據此信息來調整銳化。斜邊主要用于檢測相機的銳化程度，用戶可以根據此來調制銳化的程度。
