魚眼鏡頭圖像特效可以制造圖像扭曲的效果，用于模擬魚眼鏡頭的成像結果，隨著魚眼鏡頭應用越來越廣泛，無論是鏡頭生產制造還是應用使用都離不開魚眼測試卡，下面小編搜羅了一些常見的廣角魚眼測試卡分享給大家。

1、SFRreg圖的極端視場廣角魚眼測試卡

顯示約90度（水平角）的SFRreg中心圖，對于90度以外的角度添加單獨的SFRreg圖（可以超過180°視場角）

SFRreg中心圖設計用于覆蓋中央90°的相機，具有更大的視場（可以> 180°）。它旨在與通常面向相機的其他單個SFRreg圖一起使用。

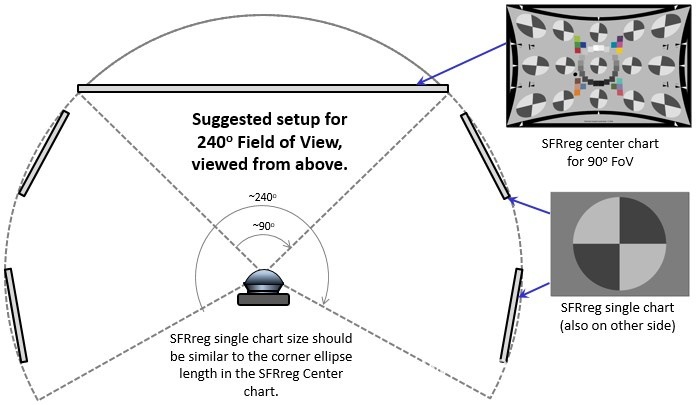

典型布置的俯視圖如下所示。側面上的圖表通常表示位于相機場的角（以及可能側）中的兩個（或更多個）圖表。有關更多詳細信息，請參閱SFRreg說明。

具有SFRreg中心圖的圖像的SFRreg設置窗口和面向相機的四個外部圖表顯示在右側。 視場約為180度。 選擇了19個定位標記（中心圖中為15個，外部為4個）。

反光噴墨圖僅可用于粗糙表面，因為這些圖表的寬視角使得難以用半光澤圖控制眩光（鏡面反射）。

由于失真，打印的失真圖表的縱橫比與常規圖表不同。

?

2、SFRplus廣角測試卡正常畸變85-120°FoV

SFRplus預失真圖表被設計為產生用于特定對角角度視場的倒數，并且它們在相當大范圍的角視場上工作良好。不需要特別校正。

SFRplus和eSFR ISO可以承受中等量的光學失真（枕形或桶形），但它們有明確的限制。 特殊版本的SFRplus和eSFR ISO圖表，可以使用高度桶形扭曲（“魚眼”）鏡頭，視野高達160度左右，用于許多應用，特別是汽車后視和運動攝像機。 可以使用SFRreg模塊測試視場超過160度甚至接近360度的相機，SFRreg模塊使用面向相機的多個單獨的“定位標記”圖表。

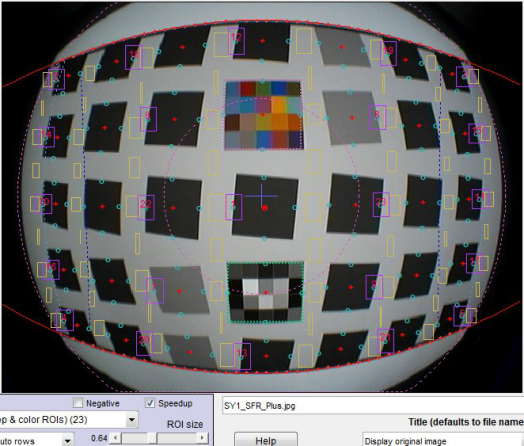

這里是一個高度桶形失真的圖像（從SFRplus設置窗口）。 它實際上與SFRplus一起使用，但是ROI大小必須非常小，以避免在角區域中包括圖表邊緣或條形，并且圖像的角點不包括在分析中。 隨著更多的失真，SFRplus可能完全失敗。

高度桶變形（“魚眼”）圖像（該圖像實際上來自具有小于最佳預失真量的預失真圖表。）

為了測量高度扭曲的魚眼鏡頭的性能，Imatest提供了幾個預失真圖表：設計有內置枕形失真（桶形失真的倒數）的圖表，以便用于SFRplus分析的圖像具有相對較小的失真量。

魚眼透鏡在物體角度θ和圖像平面上的半徑r之間的映射中不同于正常（直線）透鏡。

對于直線透鏡，r = ftanθ。

對于典型的魚眼鏡頭，有幾種映射，但最常見的是r =fΘ。

預失真圖表被設計為產生用于特定對角角度視場的倒數，并且它們在相當大范圍的角視場上工作良好。不需要特別校正。

Imatest提供兩個標準預失真圖表以及可能具有極大失真的自定義圖表（這意味著中心的圖表高度可能遠小于邊緣，這可能會影響高分辨率相機的測量）。

每個圖表都有兩個以淺灰色打印的數字（因此它們不影響測量），位于底部欄下方。第一數目是以弧度為單位的最佳角度視場的一半。乘以360 /π以獲得以度為單位的角度視場。例如，0.8333對應于95.5度的角FoV，并且對于從大約85到120度的視場工作。 （標準圖表適用于<85度。）第二個數字是縮放因子，在SFRplus中獲得正確的失真和視場測量值。這些數字應輸入到SFRplus更多設置窗口：

預失真圖表示例

所有噴墨和攝影膠片SFRplus，eSFR ISO和棋盤圖表都可以預矯正。

失真參數= 0.833。

最佳視場= 95.5°對角線。

可用視野= 85-120°。

5×9個正方形。

?

3、SFRplus廣角魚眼測試卡預畸變120-150oFoV

兩個標準預失真圖表以及可能具有極大失真的自定義圖表（這意味著中心的圖表高度可能遠小于邊緣，這可能會影響高分辨率相機的測量）。

SFRplus和eSFR ISO可以承受中等量的光學失真（枕形或桶形），但它們有明確的限制。 在本頁中，我們描述了特殊版本的SFRplus和eSFR ISO圖表，可以使用高度桶形扭曲（“魚眼”）鏡頭，視野高達160度左右，用于許多應用，特別是汽車 后視和運動攝像機。 可以使用SFRreg模塊測試視場超過160度甚至接近360度的相機，SFRreg模塊使用面向相機的多個單獨的“注冊標志”圖表。
這里是一個強烈桶形失真的圖像（從SFRplus設置窗口）。 它實際上與SFRplus一起使用，但是ROI大小必須非常小，以避免在角區域中包括圖表邊緣或條形，并且圖像的角點不包括在分析中。 隨著更多的失真，SFRplus可能完全失敗。

為了測量高度扭曲的魚眼鏡頭的性能，Imatest提供了幾個預失真圖表：設計有內置枕形失真（桶形失真的倒數）的圖表，以便用于SFRplus分析的圖像具有相對較小的失真量。

魚眼透鏡在物體角度θ和圖像平面上的半徑r之間的映射中不同于正常（直線）透鏡。

對于直線透鏡，r = ftanθ。

對于典型的魚眼鏡頭，有幾種映射，但最常見的是r =fΘ。

預失真圖表被設計為產生用于特定對角角度視場的該映射的逆，并且它們在相當大范圍的角視場上工作良好。不需要完美校正。

提供兩個標準預失真圖表以及可能具有極大失真的自定義圖表（這意味著中心的圖表高度可能遠小于邊緣，這可能會影響高分辨率相機的測量）。

每個圖表都有兩個以淺灰色打印的數字（因此它們不影響測量），位于底部欄下方。第一數目是以弧度為單位的最佳角度視場的一半。乘以360 /π以獲得以度為單位的角度視場。例如，0.8333對應于95.5度的角FoV，并且對于從大約85到120度的視場工作。 （標準圖表適用于<85度。）

第二個數字是縮放因子，在SFRplus中獲得正確的失真和視場測量值。這些數字應輸入到SFRplus更多設置窗口：

所有噴墨和攝影膠片SFRplus，eSFR ISO和棋盤圖表都可以預矯正。

失真參數= 1.167。

最佳視場= 134°對角線。

可用視野= 120-150°。

5×7正方形

?

4、SFRplus魚眼廣角測試卡自定義畸變高達160oFoV

圖像的極角不能在160°以上測量。當使用這些非常預失真的圖表與高分辨率相機時，建議注意，因為中心的相對較小的圖表高度可能影響測量。

失真參數= 1.4。

最佳視場= 160°對角線。

可用視野≥150°。

5×7正方形

圖像的極角不能在160°以上測量。當使用這些非常預失真的圖表與高分辨率相機時，建議注意，因為中心的相對較小的圖表高度可能影響測量。參見圖表質量指數（CQI）。

?

5、eSFR廣角測試卡ISO預畸變失真120-150oFoV

預失真圖表被設計為產生用于特定對角角度視場的倒數，并且它們在相當大范圍的角視場上工作良好，不需要特別校正。

提供兩個標準預失真圖表以及可能具有極大失真的自定義圖表（這意味著中心的圖表高度可能遠小于邊緣，這可能會影響高分辨率相機的測量）。

每個圖表都有兩個以淺灰色打印的數字（因此它們不影響測量），位于底部欄下方。第一數目是以弧度為單位的最佳角度視場的一半。乘以360 /π以獲得以度為單位的角度視場。例如，0.8333對應于95.5度的角FoV，并且對于從大約85到120度的視場工作。 （標準圖表適用于<85度。）第二個數字是縮放因子，在SFRplus中獲得正確的失真和視場測量值。這些數字應輸入到SFRplus更多設置窗口。

所有噴墨和攝影膠片SFRplus，eSFR ISO和棋盤圖表都可以預矯正。

最佳視場= 134°對角線。

可用視野= 120-150°。

顯示增強版本。

任何版本的eSFR ISO圖表可以在具有任何失真程度的噴墨或LVT膠片介質中生成。
