簡介

THC系列高照度透射式燈箱是深圳三恩時科技有限公司最新研制的攝像頭測試專用燈箱。本產品采用大功率、高照度、無頻閃、長壽命、色溫穩定的LED光源，為攝像鏡頭評價體系提供專業照明環境。

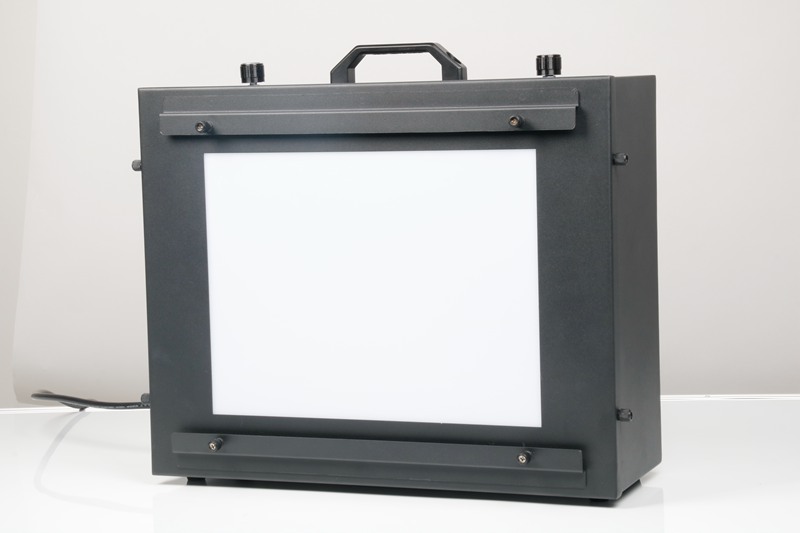

THC系列高照度透射式燈箱主要由：箱體、把手、測試卡槽、透射面板、調光旋鈕（分粗調和細調旋鈕）、測試卡固定螺釘、電源插座、電源開關等部件組成。

產品型號

THC系列高照度透射式燈箱型號根據燈箱不同色溫命名型號，如下：

產品特點

1. 透射面均勻度>90% 。

2. 照度可調，調光范圍：0—120000Lux,無頻閃，分粗、細兩個調光旋鈕，調光更加精準。

3. 光色穩定，壽命10000小時以上。

產品規格

1. 外形尺寸：410長mm*寬145*高330mm。

2. 透射面尺寸：290長mm*高220mm。

3. 測試卡卡槽尺寸：360長mm*8寬mm*高285mm。

4. 使用環境：0-28℃，相對濕度85%以下（非冷凝）。

5. 輸入電壓： AC110V  6.8A AC220V 3.4A ；47/63Hz，最大消耗功率400W。

6. 凈重：7.2kg。

操作說明

1．通電之前請確認連接符合本產品的電源。

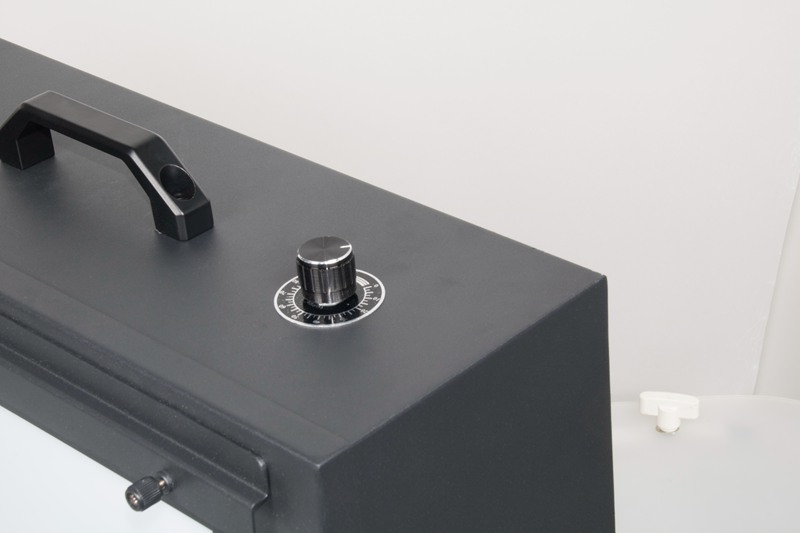

2．將照度計的探頭放在燈箱透射面上，根據所需要求旋轉調光旋鈕調節燈箱亮度，分粗調旋鈕和細調旋鈕（如圖3）。順時針方向光源調亮，逆時針方向光源調暗。

3．調到所需照度后，預熱5-10分鐘，待光色穩定后，將圖卡插入燈箱卡槽。圖卡在燈箱透射面的正中間，扭4顆緊圖卡固定螺絲將其固定后即可測試使用。

維護保養

1. 燈箱的免費保養期為壹年。

2. 對燈箱進行維護時，應關閉主電源，拔掉電源線。

3. 定期對燈箱進行清理、清潔。如燈箱壁板、底板、反光板上沾有灰塵或存有手印、油印等污點、污漬時，可用干凈的白色軟布沾點清水或含中性清潔劑的水輕輕擦除污物，嚴禁使用硬物削刮及化學溶劑除污，以免破壞燈箱壁的表面涂層。

4. 如燈箱表面涂層破損或變色則應更換。

5. 如遇故障請及時聯系廠家，不可自行更換配件，以免產生安全隱患或導致燈箱損壞。

注意事項

1. 注意使用合適的電源，在使用前查看燈箱背面的電源標簽。

2. 放置時應確保每個燈箱之間或燈箱與墻壁之間的最小間距50cm。確保燈箱與易燃和可燃物之間保留安全距離。應放置在通風涼快（如風扇或空調風能吹到位置）的地方。

3. 建議在最高照度條件下連續使用時間最多不超過2小時。

4. 燈箱不能再有爆炸性危險的環境空間內使用。

5. 注意不能將燈箱放置在潮濕有水及水管和消防水灑附近的位置，應保持周圍環境的干燥。

6. 可用干凈、不起毛的白布沾含少量中性清潔劑的水或清水去除燈箱表面的污漬，禁用化學溶劑擦拭和用硬物刮擦。

7. 對燈箱進行維護保養及更換光源時，應切斷主電源。
